KTD852QA是一款2.3-8.5GHz專用的(de)無源雙向混頻器，用于S/C/X波(bo)段的(de)數據(ju)鏈(lian)系統及數字(zi)相控陣應用。內含寬帶寬和(he)高增益(20dB以上)的(de)LO驅動(dong)放大器，僅需要-7dBm以上的(de)LO功率(lv)便可(ke)以驅動(dong)。
KTD853QA是一款8.5-13GHz專用(yong)的(de)(de)無(wu)源(yuan)雙向混頻器，用(yong)于X/Ku雷達(da)模擬/數字(zi)相控(kong)陣系(xi)統及(ji)Ku衛星(xing)通信接收系(xi)統。可以提供寬(kuan)帶寬(kuan)和(he)高(gao)增益的(de)(de)LO驅(qu)動(dong)放(fang)大器，僅需要(yao)2dBm以上的(de)(de)LO功(gong)率便可以驅(qu)動(dong)。
KTD857QA是一款8-10GHz專用(yong)的無源(yuan)雙向混頻(pin)器，用(yong)于X波(bo)段(duan)的數據鏈(lian)系統及雷達模擬/數字相控陣系統。可(ke)以提供20dB以上的LO驅動放大器，僅需要-7dBm以上的LO功率(lv)便可(ke)以驅動。
產品特色
01 集成LO放大器，集成度高
應用場景需(xu)要多路(lu)變頻，傳統無源(yuan)混頻器(qi)需(xu)要額外增加一(yi)個(ge)LOAMP放大器(qi)，852QA/853QA/857QA等集成寬帶(dai)高增益LO驅動，布局簡(jian)單，對本振輸入(ru)功率要求(qiu)低。
02 RF/LO相對帶寬寬
目前(qian)852QA支(zhi)(zhi)持(chi)(chi)RF/LO帶(dai)寬(kuan)2.3-8.5GHz，853QA支(zhi)(zhi)持(chi)(chi)RF/LO帶(dai)寬(kuan)8.5-13GHz，857QA支(zhi)(zhi)持(chi)(chi)RF帶(dai)寬(kuan)8-10GHz，LO帶(dai)寬(kuan)6-10GHz
03 IF覆蓋到DC
傳(chuan)統寬帶(dai)無源混頻器一般(ban)中頻只能到500MHz，目前852QA/853QA/857QA中頻頻率均支持從DC開始(shi)
性能指標
KTD852QA
? 上變頻/下變頻
? 射頻頻率范圍：2.3-8.5GHz
? 本振頻率范圍 : 2.3-8.5GHz
? 中頻頻率范圍：DC-3GHz
? 變頻損耗：-8dB@上變頻(pin)，-9dB@下變頻(pin)
? IP1dB：11dBm
? IIP3：21dBm
? 封裝尺寸：QFN 24-pin 4*4*0.75mm
KTD853QA
? 上變頻/下變頻
? 射頻頻率范圍：8.5-13GHz
? 本振頻率范圍 : 8.5-13GHz
? 中頻頻率范圍 ：DC-3GHz
? 變頻損耗：-8dB@上變頻，-9dB@下(xia)變頻
? IP1dB：13dBm
? IIP3：22dBm
? 封裝尺寸：QFN 24-pin 4*4*0.75mm
KTD857QA
? 上變頻/下變頻
? 射頻頻率范圍：8-10GHz
? 本振頻率范圍 : 6-10GHz
? 中頻頻率范圍 ：DC-3GHz
? 變頻損耗：-8dB@上(shang)變(bian)頻，-9dB@下變(bian)頻
? IP1dB：11dBm
? IIP3：21dBm
? 封裝尺寸：QFN 24-pin 4*4*0.75mm
測試曲線

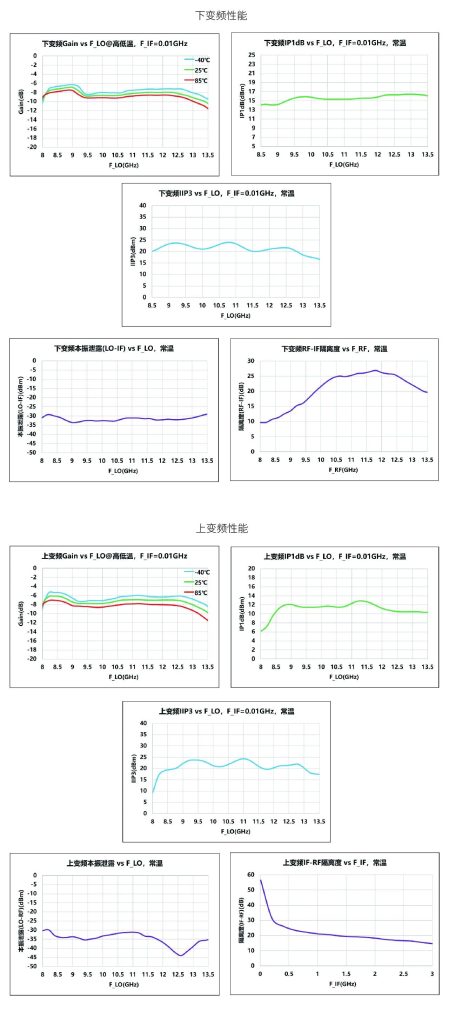

KTD852QA

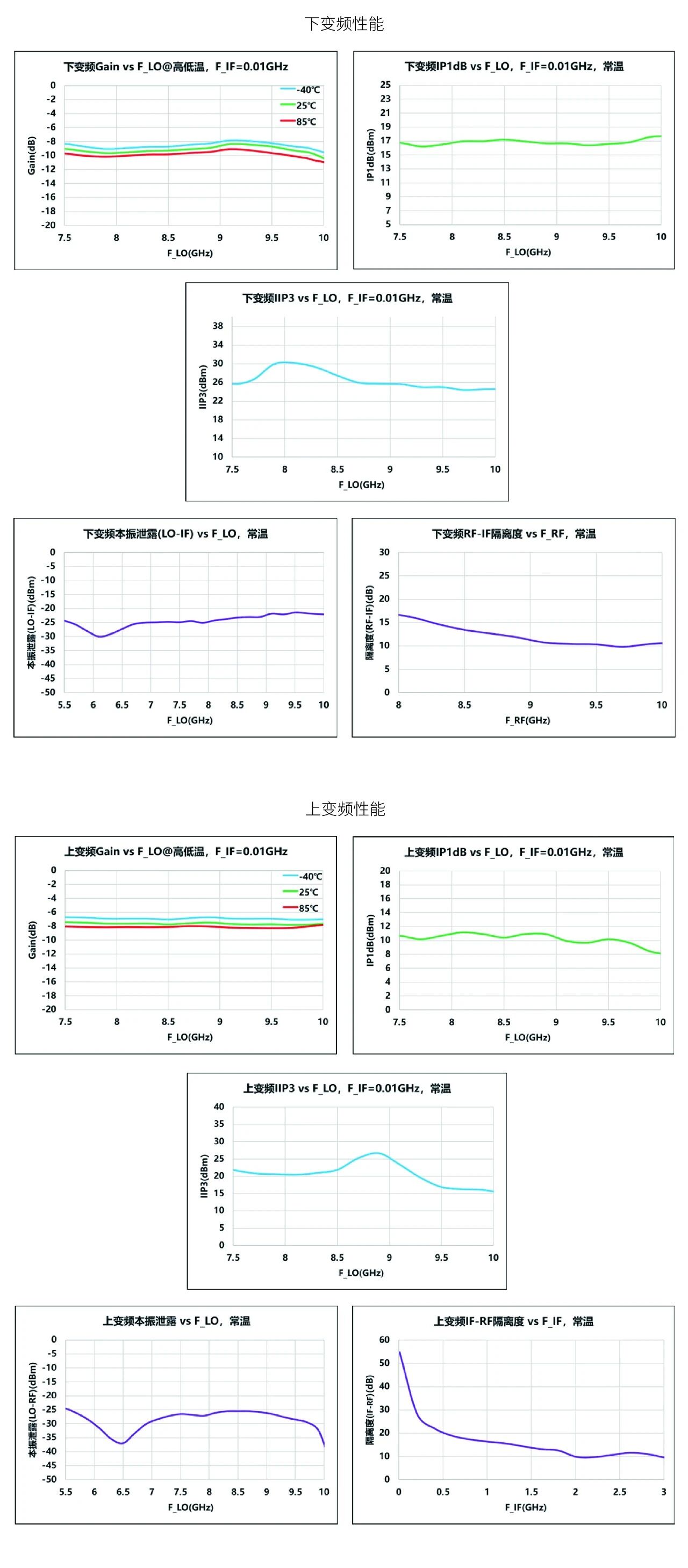

KTD853QA
