KTD556 是一款 Ku 頻段0.5W 驅動放大器，內部采用50Ω匹配，用于13至15GHz頻率范圍內的通信領域。適用于中高低軌衛星通信終端，主要在BUC或相控陣的發射系統鏈路中間級做功率推動，可提供 27.5dBm飽和輸出功率和25dB的增益。
產品特色
1.尺寸小，集成度高
芯片采用QFN16pin封裝，尺寸大小僅3mm*3mm
2.優良的射頻性能
該芯片內置匹配電路，在頻帶內駐波優異，不需要外部加額外匹配電路，適合多路合 成應用
3.尺寸小，集成度高
該芯片作為驅放，IMD3=-25dBc時，在單音信號激勵下的輸出功率可達20dBm以上
性能指標
· 頻率 : 13-15GHz
· 輸出 1dB 功率點 : 27dBm
· 飽和輸出功率點 : 27.5dBm
· 小信號增益 : 25dB
· 輸入回波損耗 : -15dB
· 輸出回波損耗 : -12dB
· 靜態工作點 : 5V/320mA
· 封裝形式 : QFN16-pin 3*3*0.75 mm

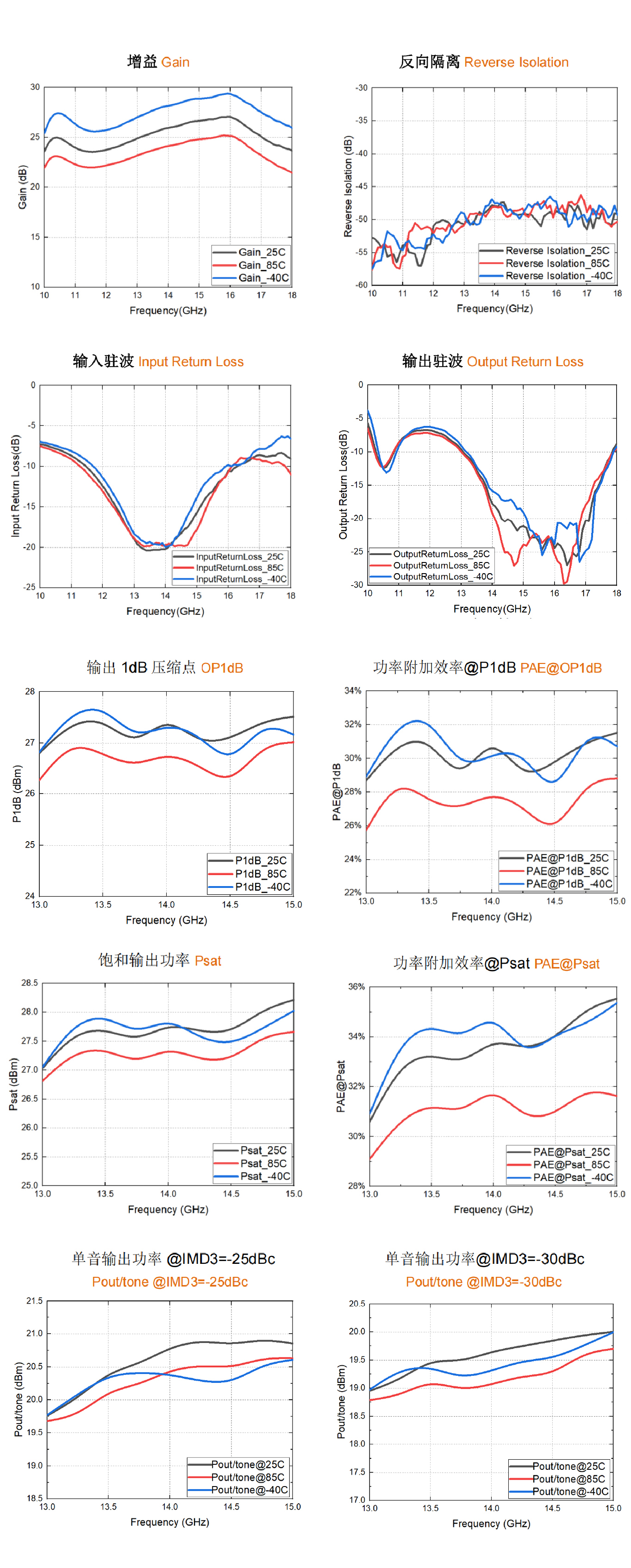

測試曲線
應用電路
