KTD362是一款面向Ku頻段地面接收終端的雙通道低噪聲放大器，內部集成50Ω輸入輸出匹配，無需外置匹配網絡。器件典型噪聲系數低至1.1 dB，增益為15.5dB，適用于高軌衛星及垣信低軌衛星通信系統，可同時支持傳統拋物面天線和相控陣終端，在相(xiang)控陣應用(yong)中每通(tong)道均可提供穩定(ding)一(yi)致的射頻(pin)前端性能，為(wei)系統接收(shou)鏈路帶來優異的靈(ling)敏度與(yu)動(dong)態范圍。
?
產品特色
1.內匹配設計，簡化系統集成
輸入(ru)輸出端口均已內部匹配至(zhi)50Ω，相(xiang)控陣布局中無(wu)需(xu)外置匹配網絡，可(ke)直接通(tong)過(guo)50Ω微帶(dai)線互聯，顯著(zhu)降低設計復雜度(du)與布板面積。
2.低功耗與寬電壓兼容
支持1.2 V、1.5 V、1.8 V三檔(dang)供電電壓，其中在(zai)1.5 V下典型(xing)工(gong)作(zuo)電流(liu)僅11 mA，兼顧低功耗與(yu)靈活的系統(tong)電源設計。
3.全端口內置ESD保護
所(suo)有對外接口(kou)均集(ji)成ESD防護(hu)電路(lu)，有效提升抗靜(jing)電能力，保(bao)障相控陣系(xi)統在裝(zhuang)配及使(shi)用環境中(zhong)的(de)長(chang)期可靠性。
4.數控邏輯（PSB）及超低漏電流
內置專(zhuan)用數控邏輯(ji)，Vpsb > 0.5 V時放大器即開(kai)始開(kai)啟，≥ 1 V時進(jin)入穩定工作狀(zhuang)態；控制漏電流可低至10 μA以內，支持(chi)MCU I/O端口直接多通(tong)道并聯控制，無需額外(wai)驅動級。
5.斷電狀態下輸入駐波保持匹配
芯片內部集成斷電不失配(pei)功能，即使LNA處于關閉狀態，輸入端(duan)口依然保(bao)(bao)持50Ω匹(pi)配(pei)特性，不會破(po)壞電橋(qiao)的極化平衡，從(cong)而確保(bao)(bao)相控陣(zhen)系統(tong)在切換通道時的性能一致性。
?
性能指標
·?頻(pin)率:?8-13GHz
·?噪聲(sheng)系數?:?1.1dB
·?小信號增益?:15.5dB
·?輸入回波(bo)損耗 :?-15dB
·?輸(shu)出回波損耗(hao) :?-15dB
·?單(dan)路靜態工作點:1.5V/11mA ?1.8V/12mA
·?封裝形式?:?BGA?2.7*2.7mm?
?
?

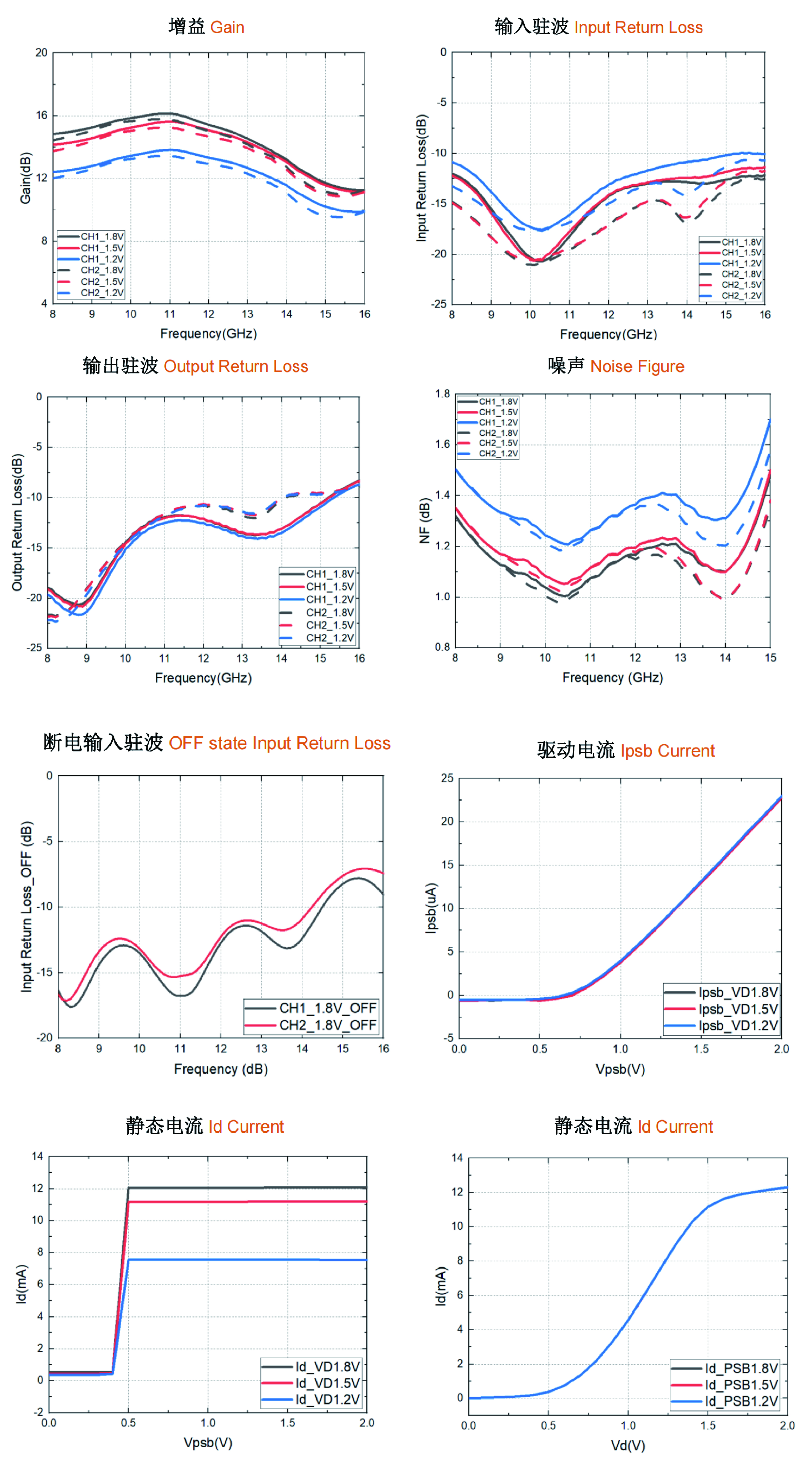

測試曲線
?
?

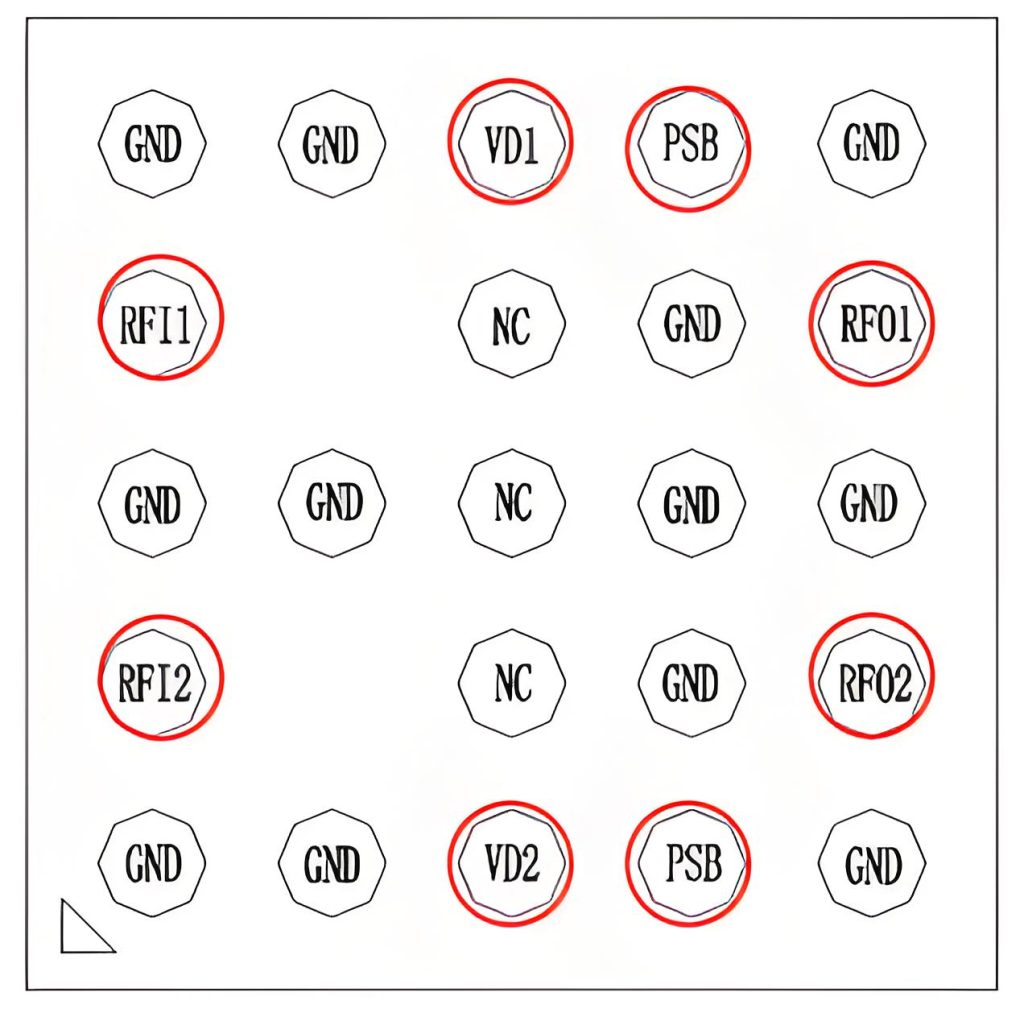

封裝
